Robopac Helix 4 EVO Banderoleuse (2021)

Présentation

Cette Robopac Helix 4 EVO est une banderoleuse automatique à bras rotatif pour palettes, fabriquée en 2021. Elle totalise moins de 500 heures de fonctionnement et est techniquement comme neuve.

Le bras déplace le chariot de pré-étirage autour de la palette fixe, de sorte que la charge elle-même n'est jamais retournée : une configuration idéale pour les charges instables, fragiles ou lourdes à haut débit. Le débit atteint 82 palettes par heure avec 11 tours et une hauteur de charge de 1 000 mm, 73 palettes avec 15 tours et 1 600 mm, et 64 palettes avec 19 tours et 2 000 mm. La machine est équipée d’un convoyeur à rouleaux intégré et a été conçue comme une unité autonome, chargée et déchargée à l’aide d’un chariot élévateur.

Caractéristiques techniques

• Fabricant : Robopac
• Modèle : Helix 4 EVO
• Année de fabrication : 2021
• Type de machine : banderoleuse automatique à bras rotatif (enrouleuse de palettes)
• Heures de fonctionnement : moins de 500 h
• Capacité : 82 palettes/h (11 tours, H 1 000 mm), 73 palettes/h (15 tours, H 1 600 mm), 64 palettes/h (19 tours, H 2 000 mm)
• Durée du cycle d’emballage : environ 36,3 s pour une hauteur de 1 600 mm, 15 tours (convoyeur non compris)
• Dimensions des palettes : 800 x 1 200 mm et 800 x 600 mm, centrées sur le convoyeur à rouleaux
• Hauteur de chargement : 1 000 à 2 000 mm, palette comprise ; hauteur maximale mécanique : 2 550 mm, palette et convoyeur compris
• Poids de la charge : 100 à 1 200 kg
• Vitesse du convoyeur : 15 m/min
• Hauteur de la machine : 4 721 mm ; hauteur de hall requise à partir de 7 000 mm
• Pré-étirage : chariot PGSA, réglable électroniquement de 100 à 400 %
• Film étirable : LDPE / LLDPE, 17 à 23 µm, largeur de bobine 500 mm, diamètre max. 250 mm, mandrin 76 mm, poids max. de la bobine 16 kg
• Commande : automate Siemens SIMATIC S7-1500 avec écran tactile couleur Siemens TP700 7 pouces
• Programmes d'emballage : 15, extensibles à 64, 12 étapes de contrôle par recette, 4 niveaux d'accès protégés par mot de passe
• Alimentation électrique : 400 V / 50 Hz, TN-S, tension de commande 24 V CC
• Air comprimé : 6 bars, sec et sans huile
• Langues de la documentation et de l'IHM : allemand / anglais / italien

Équipement

• Bras rotatif monté sur une structure en acier à quatre colonnes, couronne d'orientation à engrenages avec lubrification centralisée
• Chariot de pré-étirage PGSA breveté avec capteur de force, tension du film corrigée aux coins, réglable depuis l'écran
• Unité automatique de serrage, de découpe et de soudure par impulsion du film, pince à ressort avec course horizontale de 300 mm
• Rouleau basculant Easy Lock et dispositif de cordage pour rétrécir la bande de film par le bas
• Unité de pression supérieure à pantographe pour la stabilisation de la charge pendant l’emballage
• Cellule photoélectrique pour la lecture automatique de la hauteur de la palette
• Convoyeur à rouleaux intégré, chargement et déchargement des palettes par chariot élévateur
• Moteurs à engrenages SEW IP55 pour la rotation du bras et le levage du chariot, composants pneumatiques FESTO
• Enceinte vitrée équipée de barrières lumineuses Sick M4000, résolution de 30 mm, hauteur de champ de 1 800 mm
• Armoire électrique éclairée de grande taille et un panneau de commande séparé, indépendant de celle-ci
• Pack TPM : points de lubrification centralisés, jauges avec anneaux rouges/verts, intervalles de maintenance affichés à l’écran
• Dépannage dans l’IHM avec localisation des défauts et solutions
• Connectivité à distance R-Connect avec portail cloud pour les données de production et le téléservice
• Documentation imprimée et sur clé USB : manuel, déclaration CE, schémas, catalogue de pièces de rechange, plan d’implantation

État

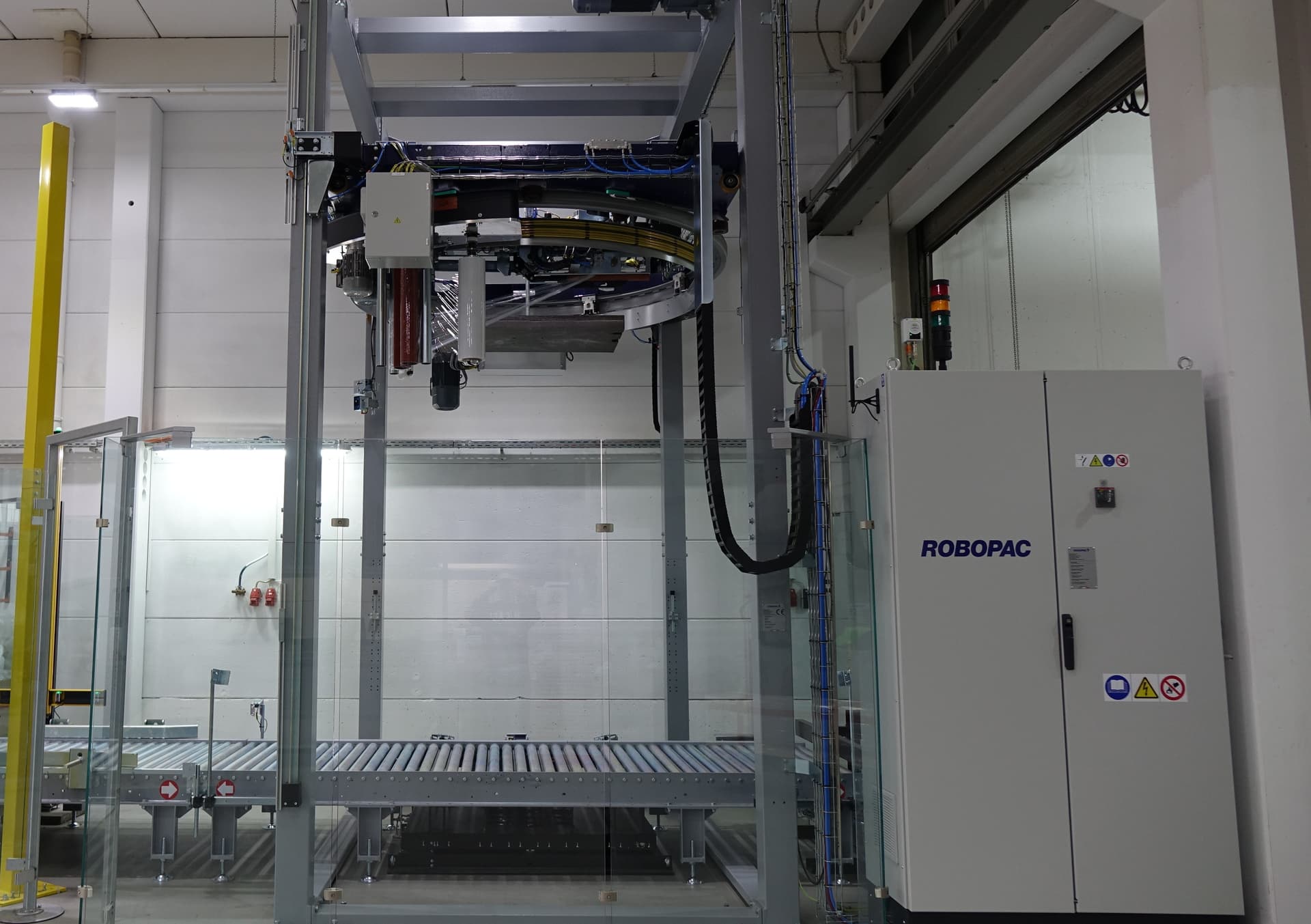

D'occasion – comme neuf, avec moins de 500 heures de fonctionnement. L'appareil est désormais démonté et emballé de manière professionnelle pour le transport ; les photos le montrent assemblé avant le démontage. Vendu sans garantie.

Disponibilité

Immédiate. Localisation : Allemagne. Livré démonté et emballé (EXW).
