Robopac Genesis Futura HS Banderoleuse (2023)

Présentation

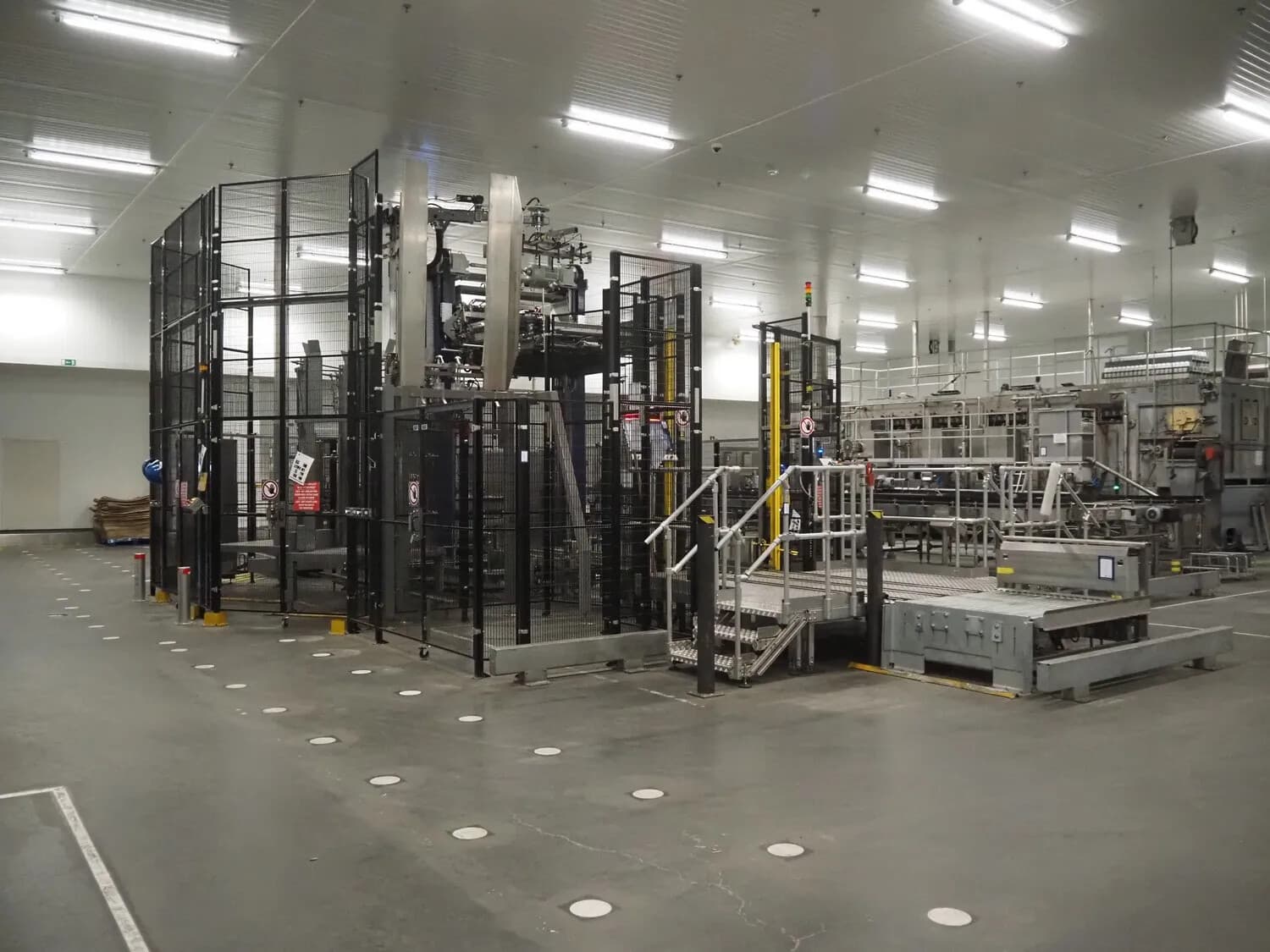

Cette Robopac Genesis Futura HS est une banderoleuse à anneau rotatif automatique pour palettes, fabriquée en 2023. Elle a été utilisée exclusivement comme machine d'essai, totalise moins de 500 heures de fonctionnement et n'a jamais été installée chez un client ; elle est donc techniquement comme neuve.

L'anneau rotatif entraîne le chariot de pré-étirage autour de la palette fixe, ce qui permet un débit élevé sans déplacer la charge : jusqu'à 92 palettes par heure avec 13 tours et une hauteur de charge de 1 000 mm, 77 palettes par heure avec 17 tours et 1 600 mm, 70 palettes par heure avec 19 tours et une hauteur de 2 000 mm. La machine est livrée sous forme d’unité autonome avec convoyeur à rouleaux intégré et est prête à être intégrée à une ligne via Ethernet TCP/IP.

Caractéristiques techniques

• Fabricant : Robopac
• Modèle : Genesis Futura HS
• Année de fabrication : 2023
• Type de machine : banderoleuse automatique à anneau rotatif (enrouleuse de palettes)
• Heures de fonctionnement : moins de 500 h
• Capacité : jusqu'à 92 palettes/h (13 tours, H 1 000 mm), 77 palettes/h (17 tours, H 1 600 mm), 70 palettes/h (19 tours, H 2 000 mm)
• Dimensions des palettes : 800 x 1 200 mm
• Hauteur de la charge : 1 000 mm min. - 2 000 mm max. (palette comprise)
• Poids de la charge : 100 à 1 200 kg
• Hauteur du convoyeur : env. 550 mm, vitesse du convoyeur : 15 m/min
• Hauteur de la machine : environ 4 862 mm ; hauteur de hall requise à partir de 7 000 mm
• Pré-étirage : chariot SCV-B, réglable électroniquement de 150 à 400 %
• Film étirable : LDPE / LLDPE, 17 à 23 µm, largeur de bobine 500 mm, diamètre max. de bobine 250 mm, mandrin 76 mm, poids max. de bobine 20 kg
• Commande : automate Siemens SIMATIC S7-1200 avec écran tactile couleur Siemens TP700 7 pouces
• Programmes d'emballage : 15 (extensibles à 64), 12 étapes de commande par recette, 4 niveaux d'accès protégés par mot de passe
• Alimentation électrique : 400 V / 50 Hz, TN-S, tension de commande 24 VCC
• Air comprimé : 6 bars, sec et sans huile
• Langues de la documentation et de l’IHM : allemand / anglais

Équipement

• Anneau rotatif à grande vitesse, transmission de puissance au chariot de pré-étirage via des contacts glissants, communication des commandes par Wi-Fi
• Convoyeur à rouleaux intégré avec station de levage de palettes pneumatique (SMC PL-D)
• Unité automatique de serrage, de découpe et de soudure à large bande du film
• Dispositif de maintien vertical fixe (unité de pression supérieure) pour la stabilisation de la charge pendant l’emballage
• Dispositif de cordage pour rassembler la bande de film par le bas
• Cellule photoélectrique pour la lecture automatique de la hauteur de la palette, plus une cellule de pré-balayage avec mât réflecteur de 3 800 mm pour un rendement maximal
• Moteurs IE3 commandés par variateur, motoréducteurs SEW IP55, composants pneumatiques FESTO, cellules photoélectriques SICK
• Routeur VPN / pare-feu Siemens Scalance S615 et commutateur Ethernet Scalance XB005, échange de signaux TCP/IP avec les machines en amont et en aval
• Système de sécurité avec barrière immatérielle Reer Safegate SMPO 1803, enceinte clôturée et protection dynamique contre les chutes sur l’anneau
• Panneau de commande séparé, indépendant de l'armoire électrique principale, ainsi qu'une unité de commande à distance avec arrêt d'urgence
• Matériel de télésurveillance R-Connect avec accès au portail cloud pour les données de production et le téléservice
• Pack TPM (points de lubrification centralisés, intervalles de maintenance affichés à l’écran) et diagnostic intégré via l’IHM
• Documentation complète sur clé USB et au format papier : manuel d’utilisation et d’entretien, schémas de câblage et schémas pneumatiques, catalogue de pièces de rechange, plan d’implantation

État

D'occasion – comme neuve. Uniquement en essai, moins de 500 heures de fonctionnement, jamais installée chez un client, aucune usure visible liée à la production. La machine est toujours installée et sous tension ; elle peut être inspectée en fonctionnement sur demande. Vendue sans garantie.

Disponibilité

Immédiate. Localisation : Allemagne. La machine est remise démontée et emballée (EXW).
