Krones Pressant Universal 1N Dépalettiseur de Bouteilles Neuves (2023)

Présentation

Cette machine Krones Pressant Universal 1N est une dépalettiseuse à balayage pour bouteilles en verre, construite en 2023. Elle prend la palette complète, soulève chaque couche de conteneurs de la pile et la balaye sur la table de déchargement, tandis qu’un module de manutention séparé retire les intercalaires et les palettes vides.

La machine est conçue selon la philosophie « enviro design » de Krones, qui vise à réduire la consommation d’énergie et de fluides. L’unité de levage, la station de balayage, le centrage des couches et la table de déchargement à 15 voies fonctionnent toutes avec des servomoteurs SEW ; le balayage des couches est pneumatique, et le système de manutention des matériaux d’emballage utilise un cadre de préhension à aspiration et un éjecteur à vide. La commande s’effectue à partir d’un terminal tactile Krones doté d’un tableau de bord de production et d’une page de commande distincte pour le convoyeur à palettes ; le débit affiché est de 14 000 conteneurs par heure. La machine traite plusieurs formats de conteneurs sur des palettes plates de 1 200 x 1 000 mm.

Caractéristiques techniques

• Fabricant : Krones
• Modèle : PRESSANT UNIVERSAL 1N
• Type de machine : dépalettiseur à balayage de conteneurs
• Année de fabrication : 2023
• Application : dépalettisation de bouteilles en verre, plusieurs formats
• Débit de contenants : 14 000 contenants/h (réglage de la machine)
• Format des palettes : palettes plates 1 200 x 1 000 mm
• Hauteur du convoyeur de conteneurs : 1 300 mm
• Station de déchargement : conception surélevée pour les contenants d'une hauteur supérieure à 320 mm
• Table de déchargement : raccord à 90°, longueur de table de 3 600 mm, 15 chaînes de convoyage en acier, servomoteur (SEW)
• Unité de levage : servomoteur (SEW), unité de maintenance sur les colonnes
• Balayage des couches : pneumatique
• Centrage des couches : servomoteur pour les poutres latérales et de centrage, volet avant pneumatique
• Fixation de la pile : latérale, motorisée ; plaque de transfert pneumatique
• Manutention des matériaux d'emballage : 1 module avec bras pivotant, préhenseur à ventouses pour les intercalaires et les couches complètes, éjecteur à vide, préhenseur de palettes (1 taille DIN), rotation motorisée du châssis du préhenseur
• Magasins : deux zones de stockage et d’empilage, goulotte indépendante pour plateaux inversés
• Lubrification centralisée : Lincoln Quicklub, pompe automatique
• Pneumatique : Festo, pression d'air minimale de service 5 bars, raccord d'air G 1/2"
• Alimentation électrique : 400 / 230 V, triphasé, 50 Hz, 57 A
• Dimensions hors tout du dépalettiseur : env. 6 000 x 3 500 x H 5 620 mm
• Dimensions hors tout de l'installation complète : env. 15 900 x 9 600 x H 5 620 mm
• Finition : colonnes bleu cobalt RAL 5013, blanc papyrus RAL 9018 et pièces mécaniques gris poussiéreux RAL 7037
• Marquage CE

Contenu de la livraison

• Dépalettiseur à balayage Krones PRESSANT UNIVERSAL 1N
• Convoyeur à rouleaux d’alimentation, rouleaux en acier inoxydable, largeur des rouleaux 1 350 mm, env. 1 820 x 1 450 x 1 030 mm
• Plateforme en acier inoxydable avec convoyeur à chaîne, env. 5 000 x 2 500 x 1 680 mm
• Convoyeur de palettes Krones PALCO et système de transport de conteneurs Krones SYNCO
• Convoyeurs de sortie, bandes en acier inoxydable, largeurs de bande de 1 280 mm et 250 mm, env. 5 200 x 1 700 x 1 420 mm et 5 700 x 500 x 1 420 mm
• Terminal opérateur Krones avec tableau de bord de production
• Armoires de commande avec servomoteurs SEW, dispositifs de sécurité et système de graissage centralisé
• Protections de la machine avec portillons de sécurité et cliquet de verrouillage au niveau de la station de balayage
• Fiche technique de la machine OEM et plan coté

État

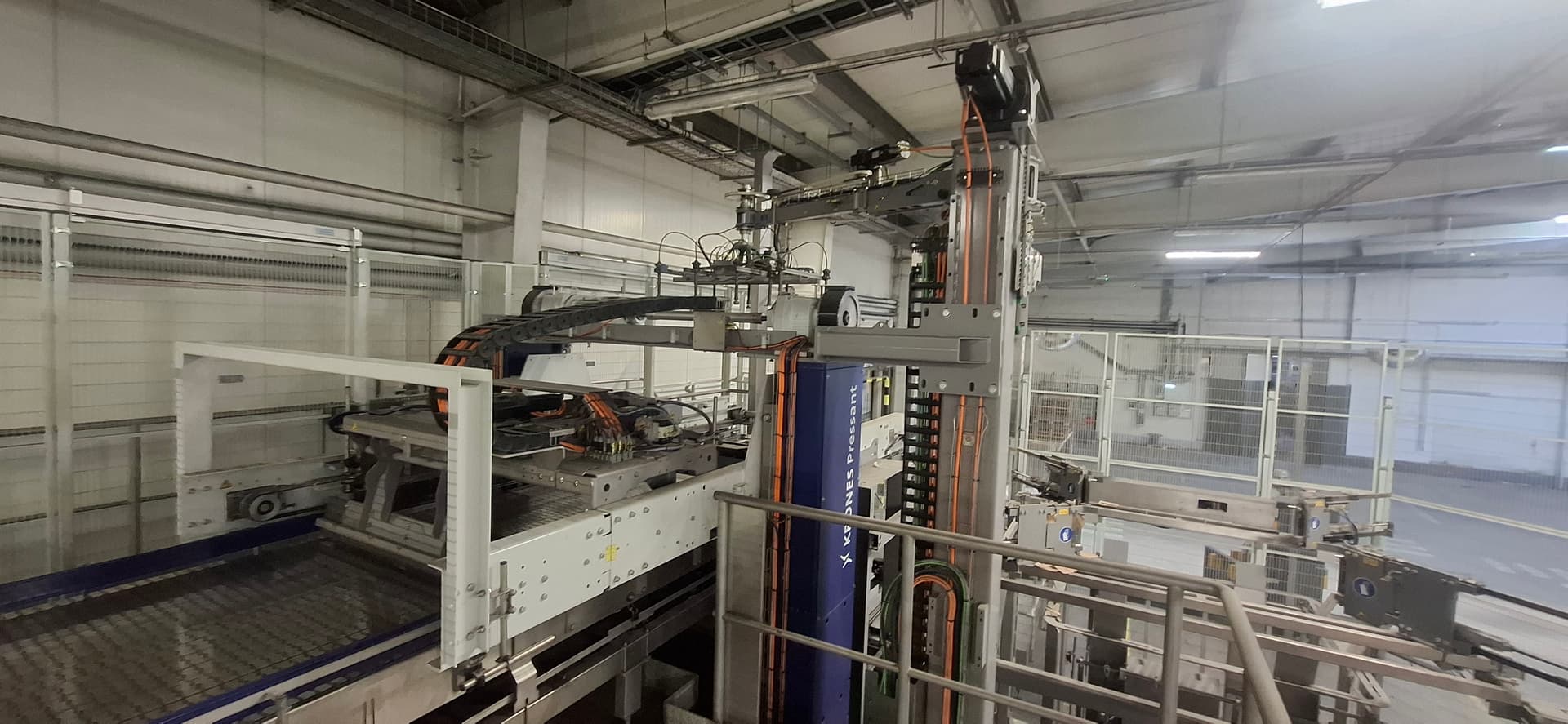

D'occasion, techniquement complète, construite en 2023. La machine est toujours installée et sous tension sur son site de production ; les photos la montrent dans son état d'installation.

Disponibilité

Immédiate. La machine sera démontée et transférée en Allemagne. Visite sur rendez-vous ; devis pour le démontage, le chargement et le transport disponibles sur demande.
