Vue d'ensemble

La ligne de remplissage est conçue pour la bière et les boissons gazeuses en verre consigné et a une capacité de 20 000 bph. Les machines proviennent principalement du fabricant NAGEMA. La technique d'inspection, l'étiqueteuse, la laveuse de caisses et le système de banderolage ont été fabriqués par HEUFT, KHS, KLANN et Robopac. La bière était auparavant soutirée sur la ligne par une seule équipe. Toutes les parties de la ligne ont été régulièrement entretenues, les machines sont donc en bon état. Les pièces de rechange et la documentation technique sont toujours disponibles pour les machines.
Une particularité est que l'étiqueteuse KHS Innoket Roland 16/4 H peut également traiter des étiquettes autocollantes.

Spécifications techniques:

• Cadence: 20 000 bph

La ligne en détail:

Section de l'usine 1 Palettisation

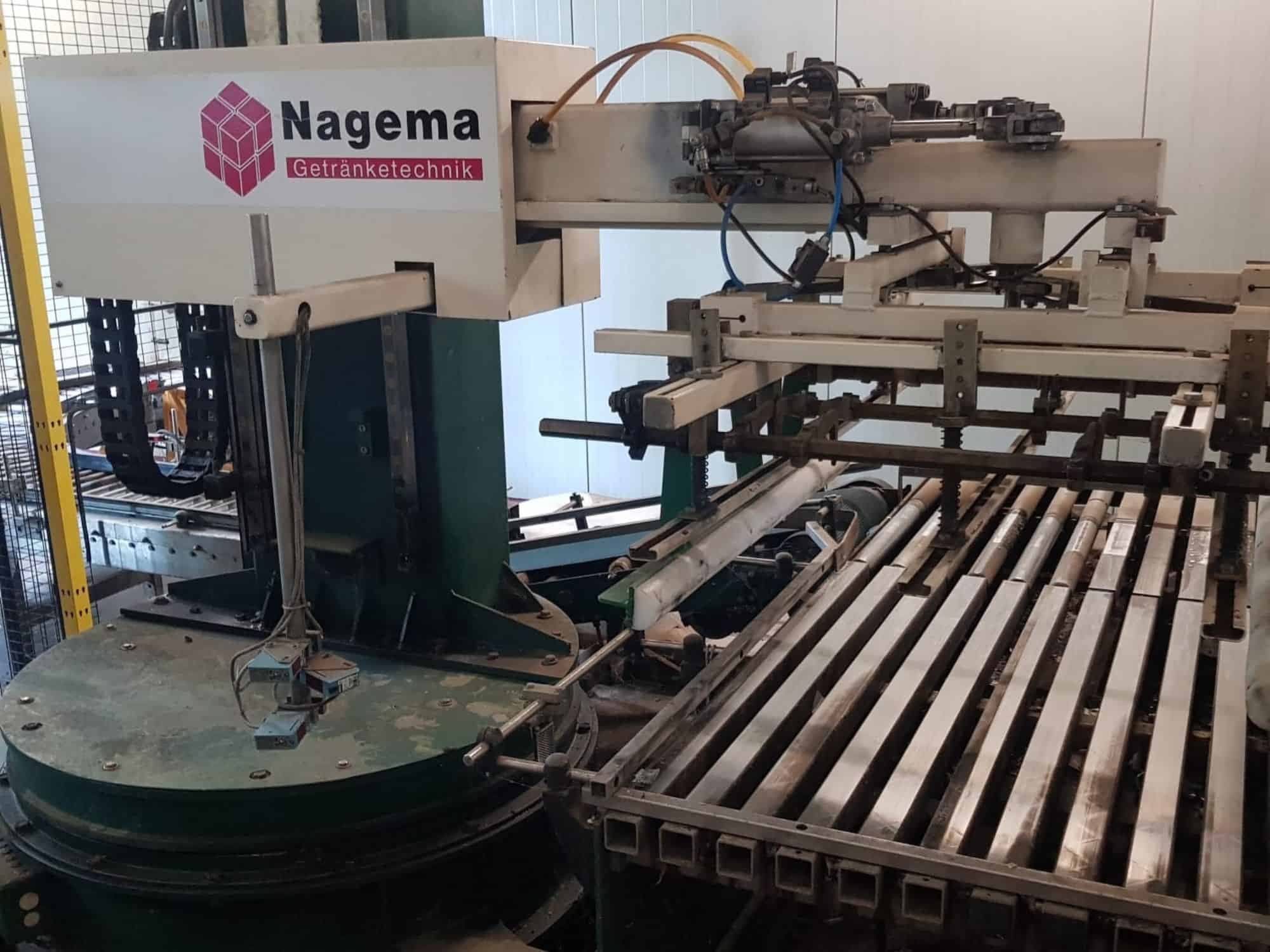

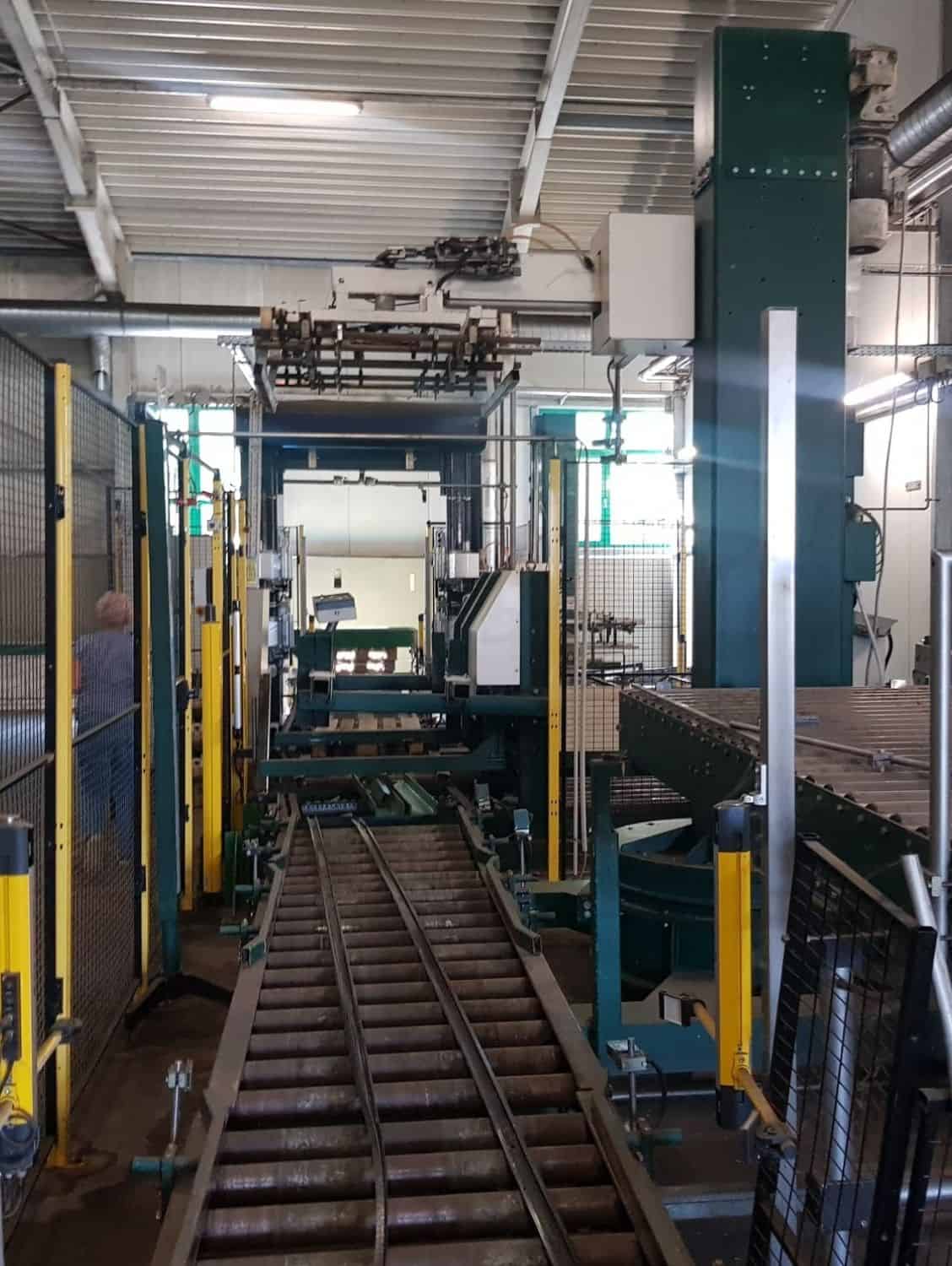

Palettisateur et dépaletisateur, y compris le magasin de palettes vides

Nagema PA 1800 (1993)
1700 caisses/h
Avec palettes + transport de caisses + armoire de commande

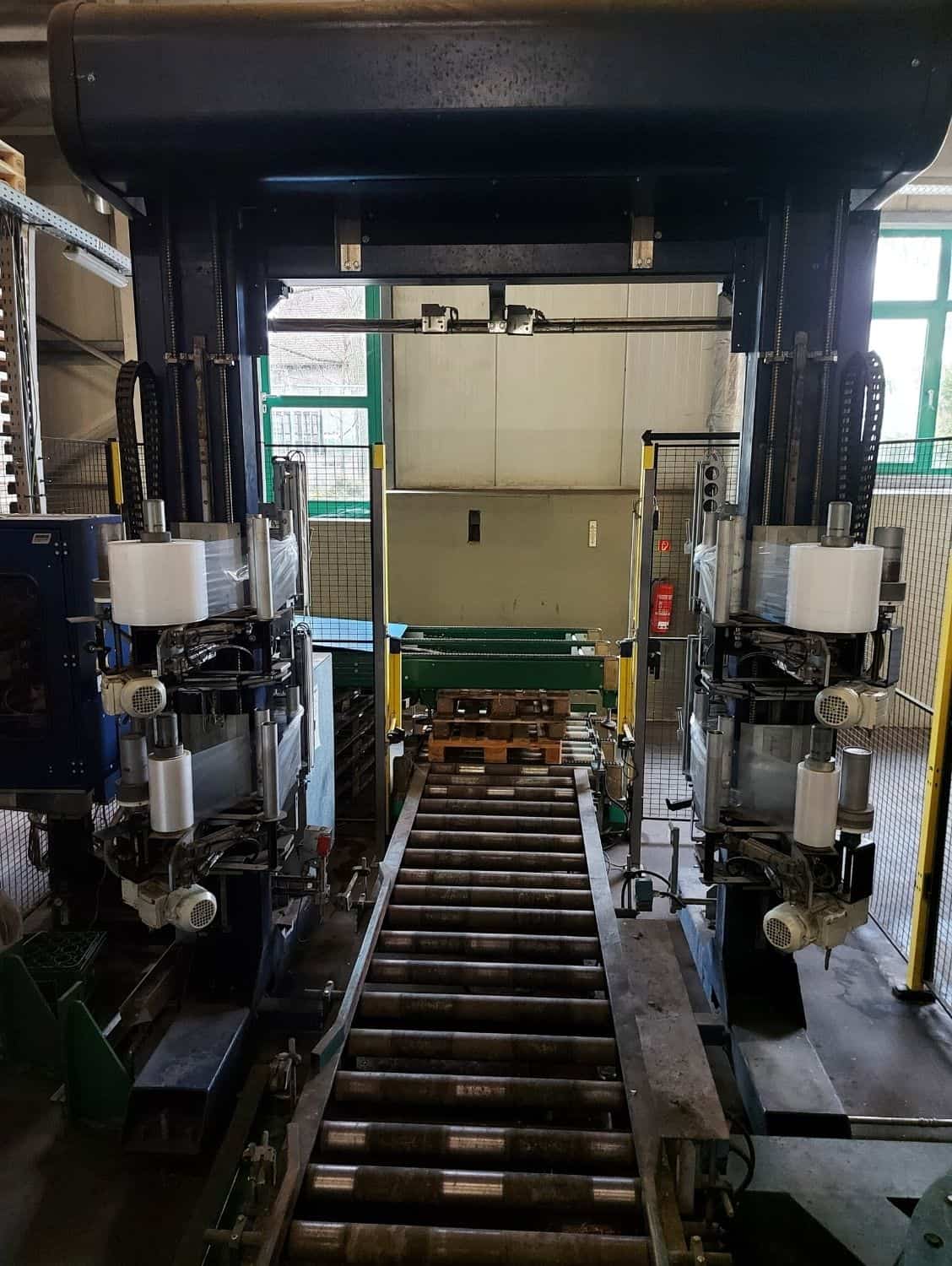

Banderolage

Athena Roboband 2VH (2004)
150 Pa/h
Actuellement installé pour traiter une palette Euro 1200mm x 800mm

Étiquetage des palettes

Logopac Logomatic 915/T (2014)
150 Pa/h

Section de l'usine 2 Décaissage

Décaisseuse

Nagema NPE/A 500.1 (1993)
1.800 caisses/h
Avec transport de bouteilles et de caisses + armoire de commande

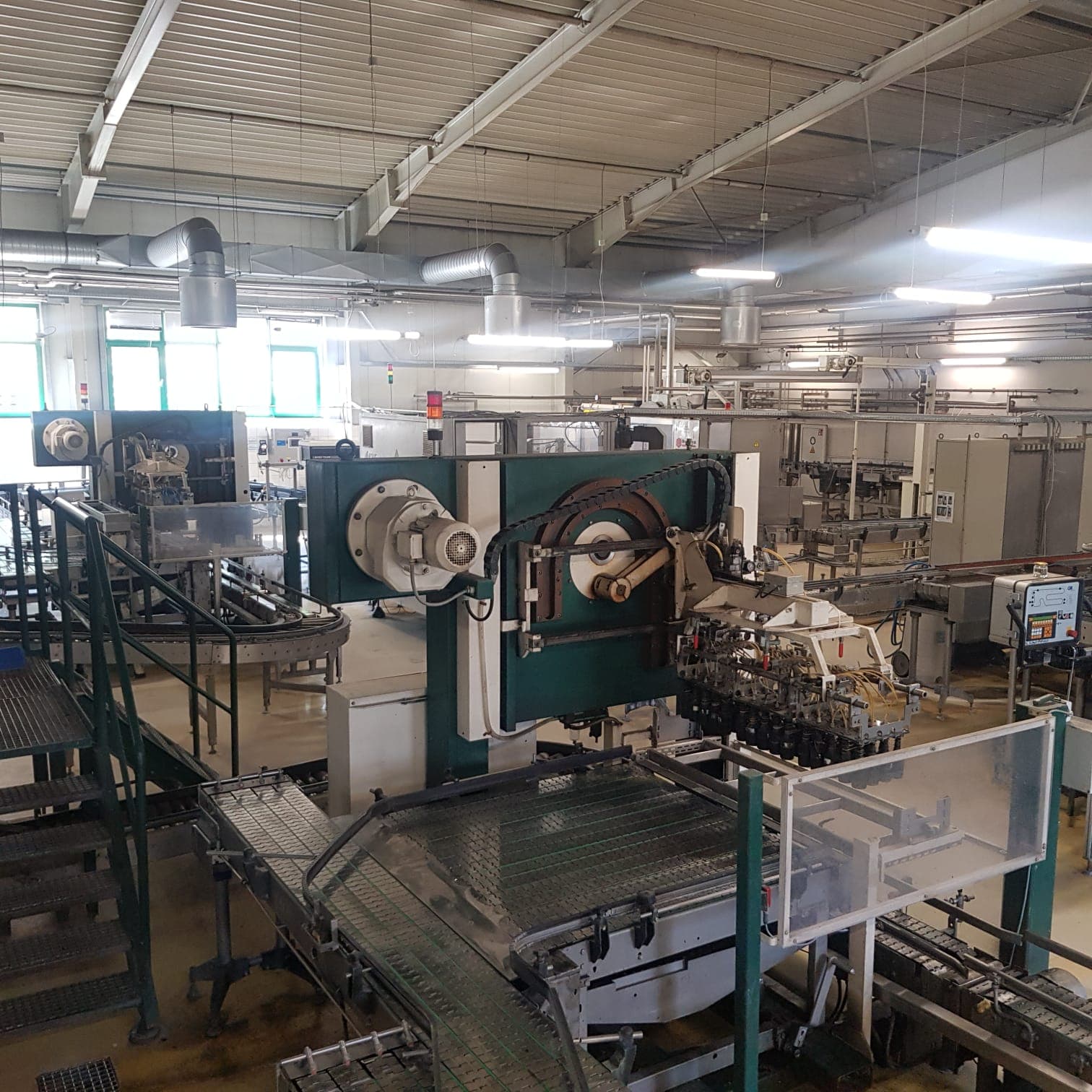

Section de l'usine 3 Mise en caisse

Encaisseuse

Nagema NPE/E 500.1 (1993)
1.800 caisses/h
Avec transport de bouteilles et de caisses + armoire de commande

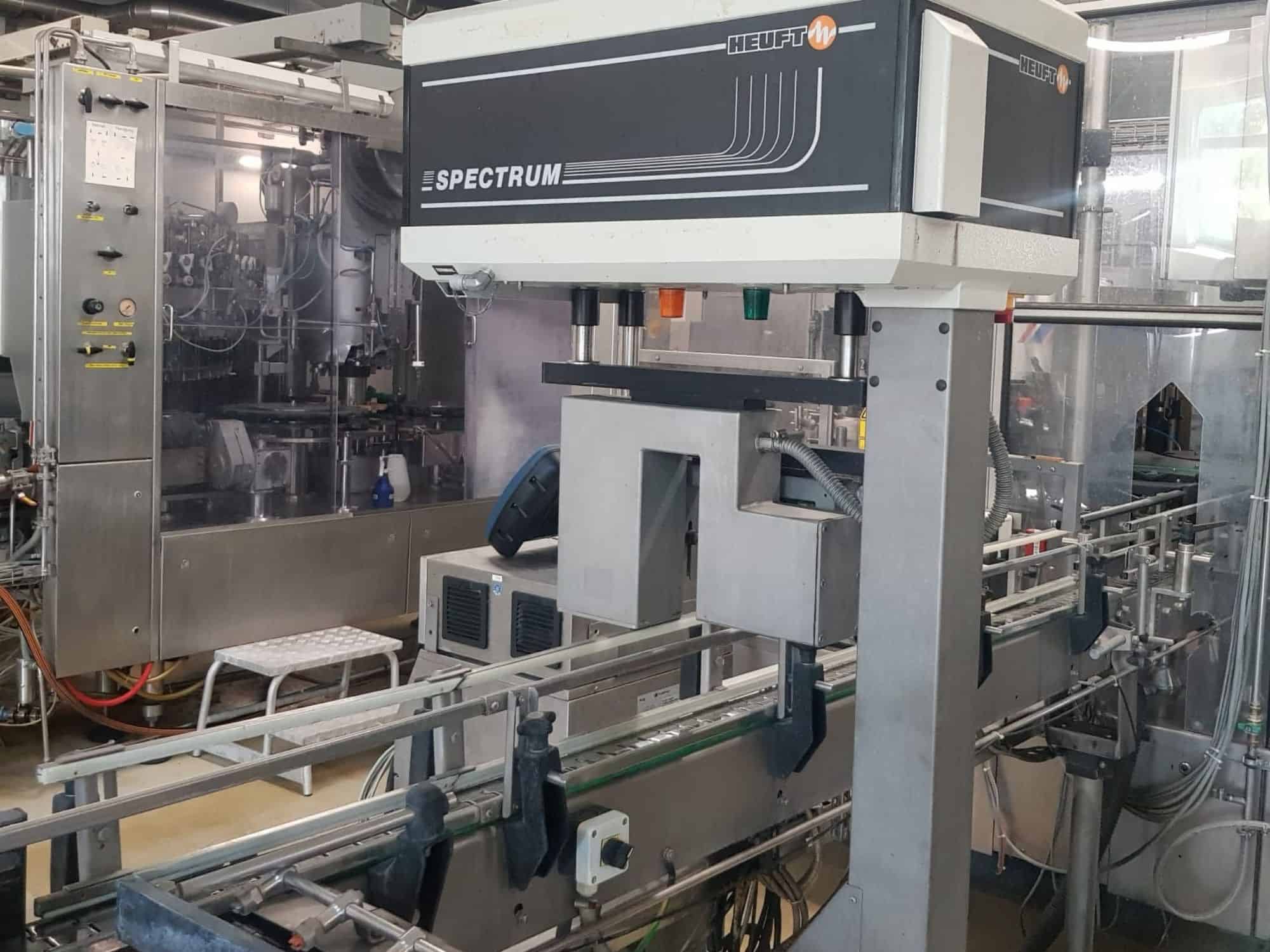

Contrôle complet des bouteilles

Heuft - Heuft Spectrum (1993)
Avec transport de bouteilles + rejet automatique + armoire de commande

Section de l'usine 4 Lavage des caisses

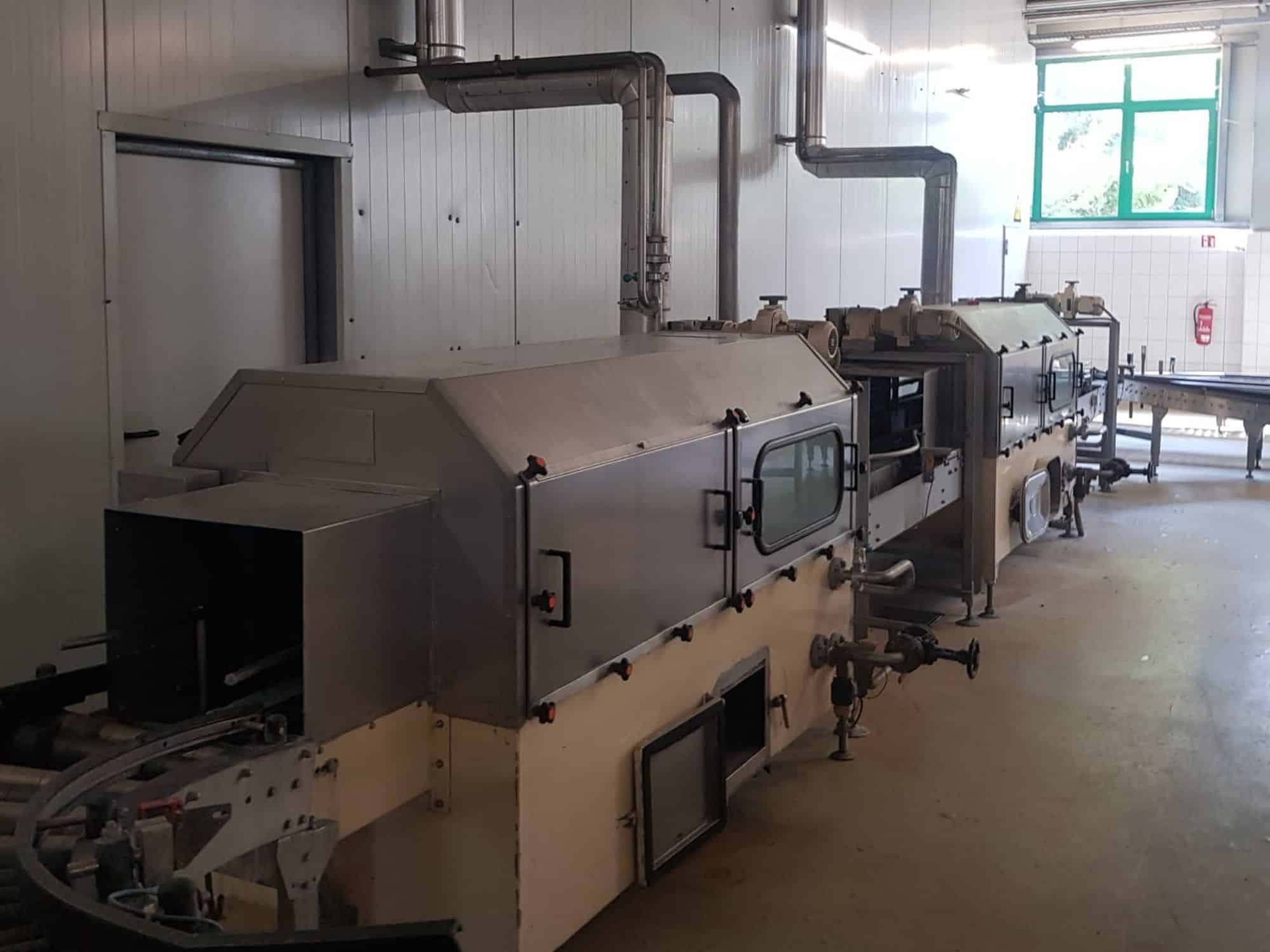

Laveuse de caisses

Klann Type ASW 1000 + 600 (1993)
1.000 caisses/h

En version double pour le transport longitudinal et
transport transversal avec transport de caisses

Section de l'usine 5 Lavage

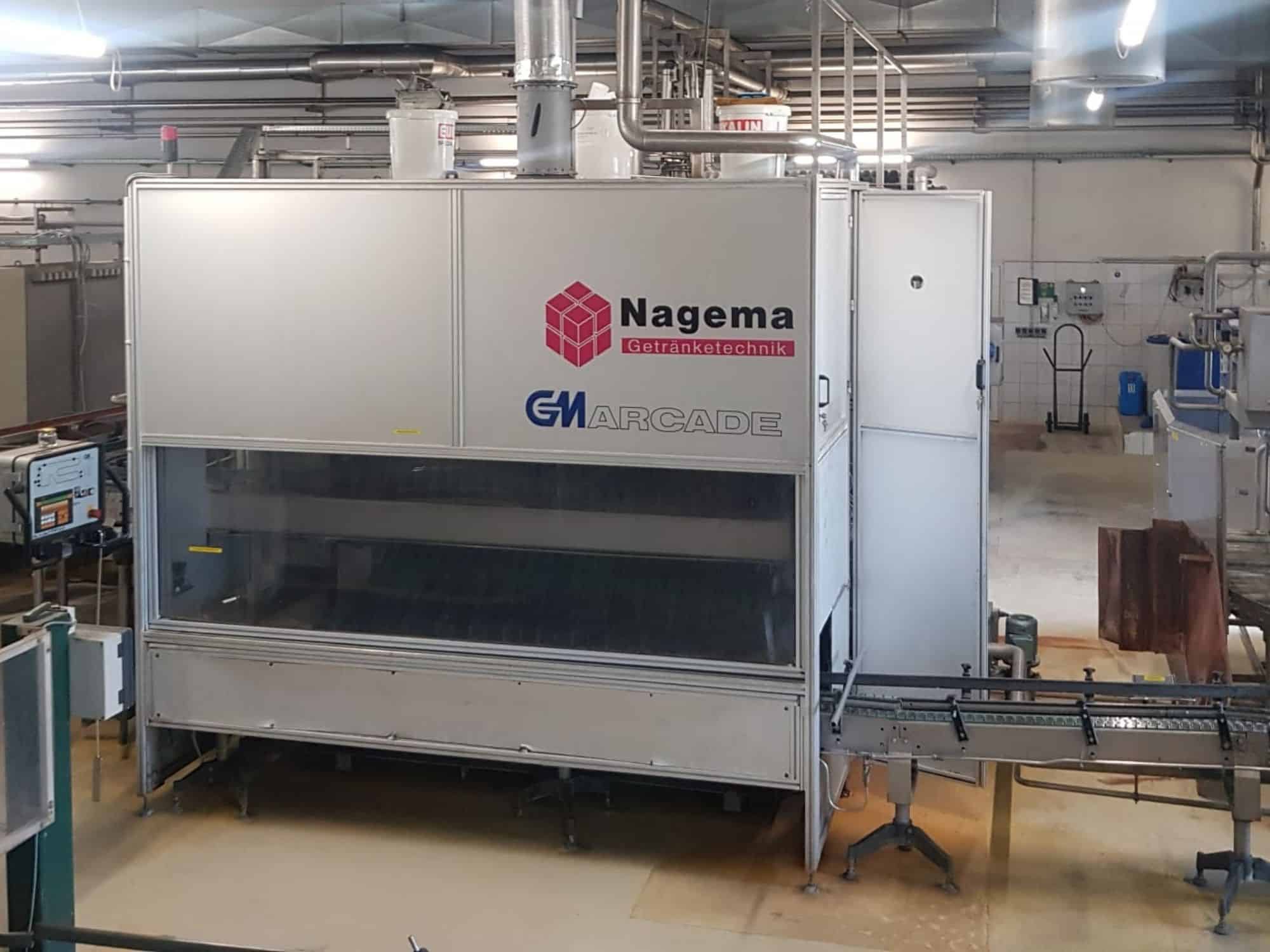

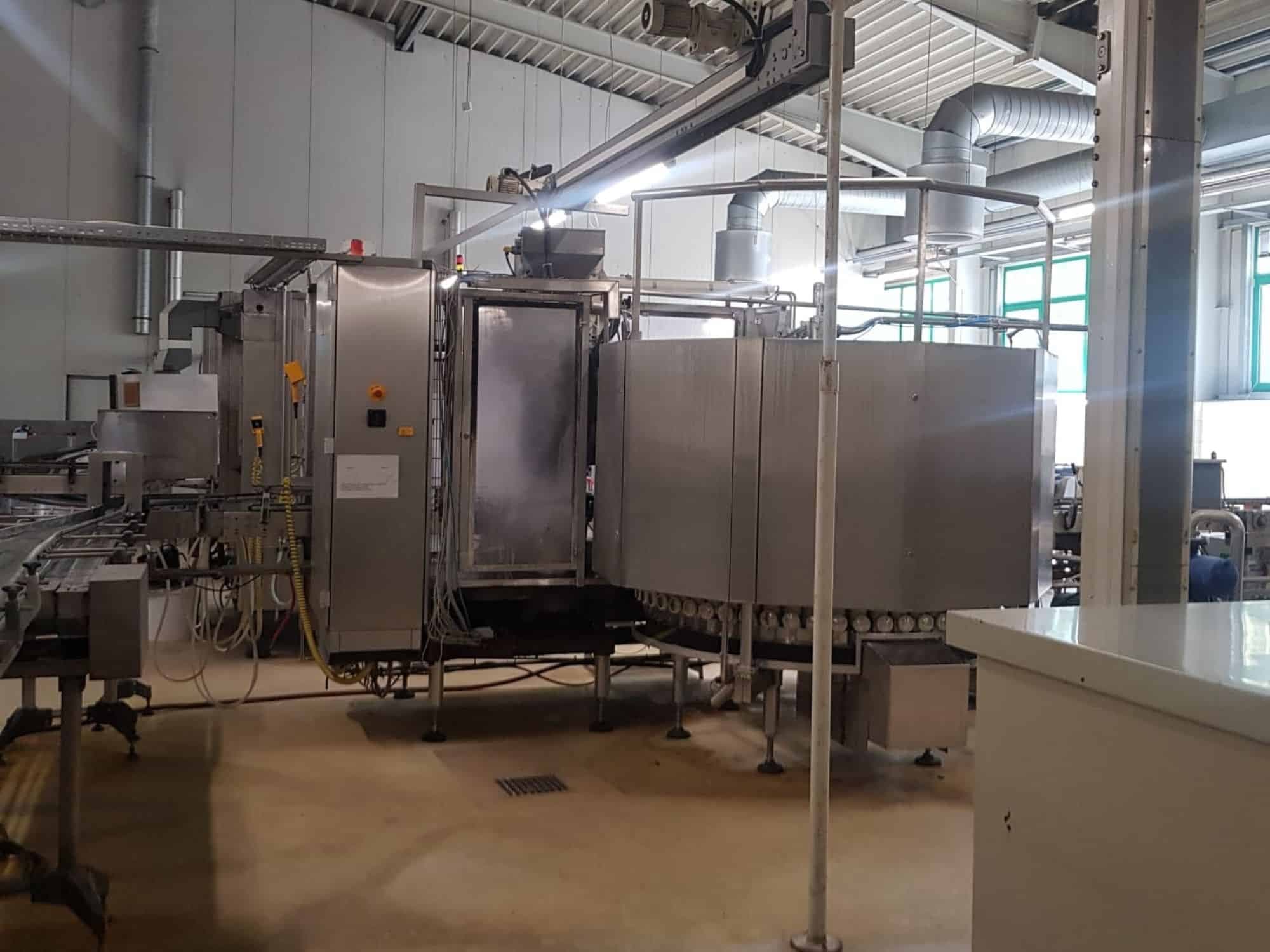

Laveuse de bouteilles

GM Maschinenbau Arcade DS03 (1993)
21.000 bph
Avec bassin de décantation caustique + transport de bouteilles

Section de l'usine 6 Inspection des bouteilles

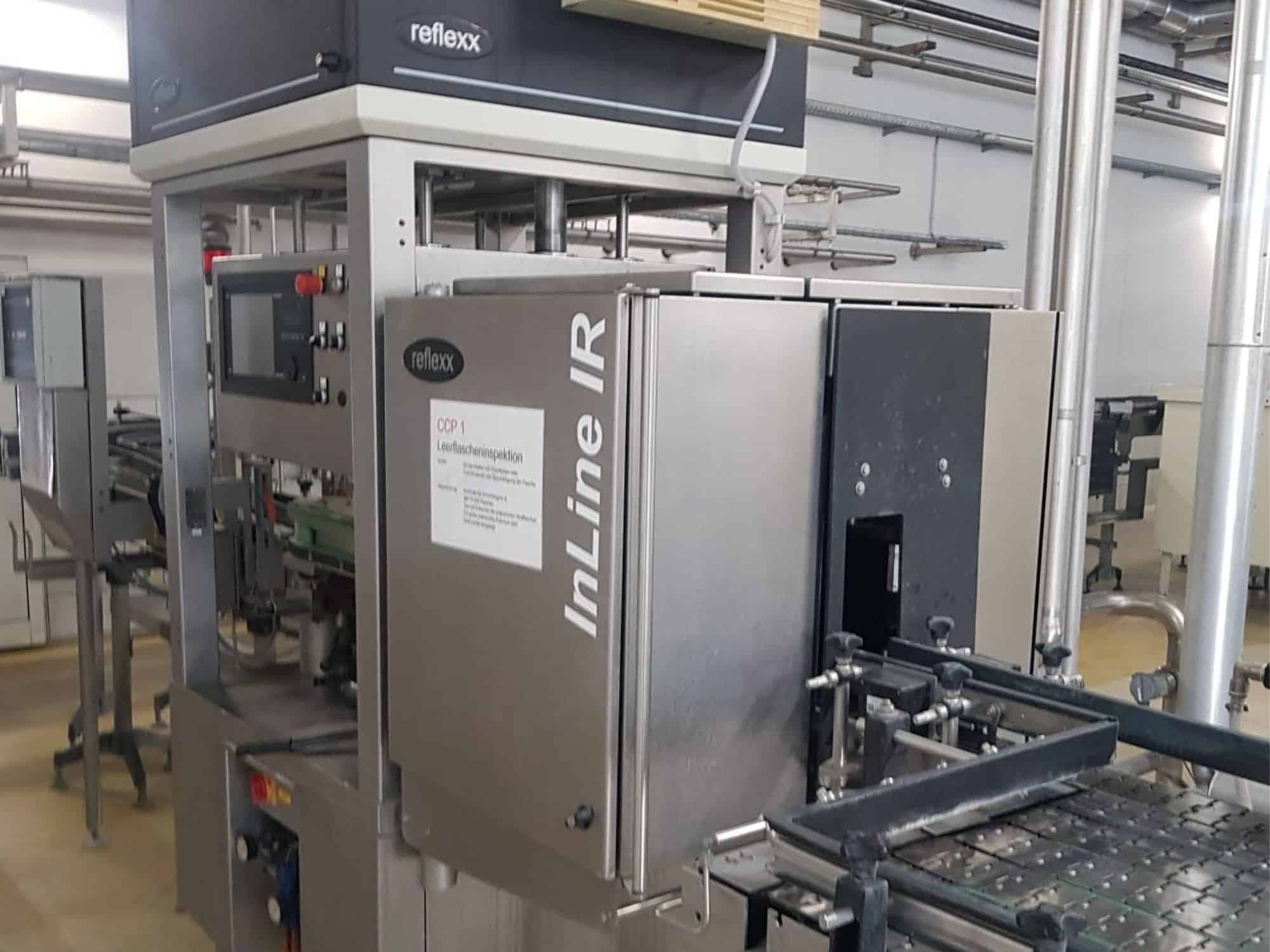

Inspection de bouteilles vides

Heuft - Heuft Reflexx InLine IR (2014)
72 000 conteneurs/h
base + bouche + paroi latérale + caustique

Section de l'usine 7 Remplissage

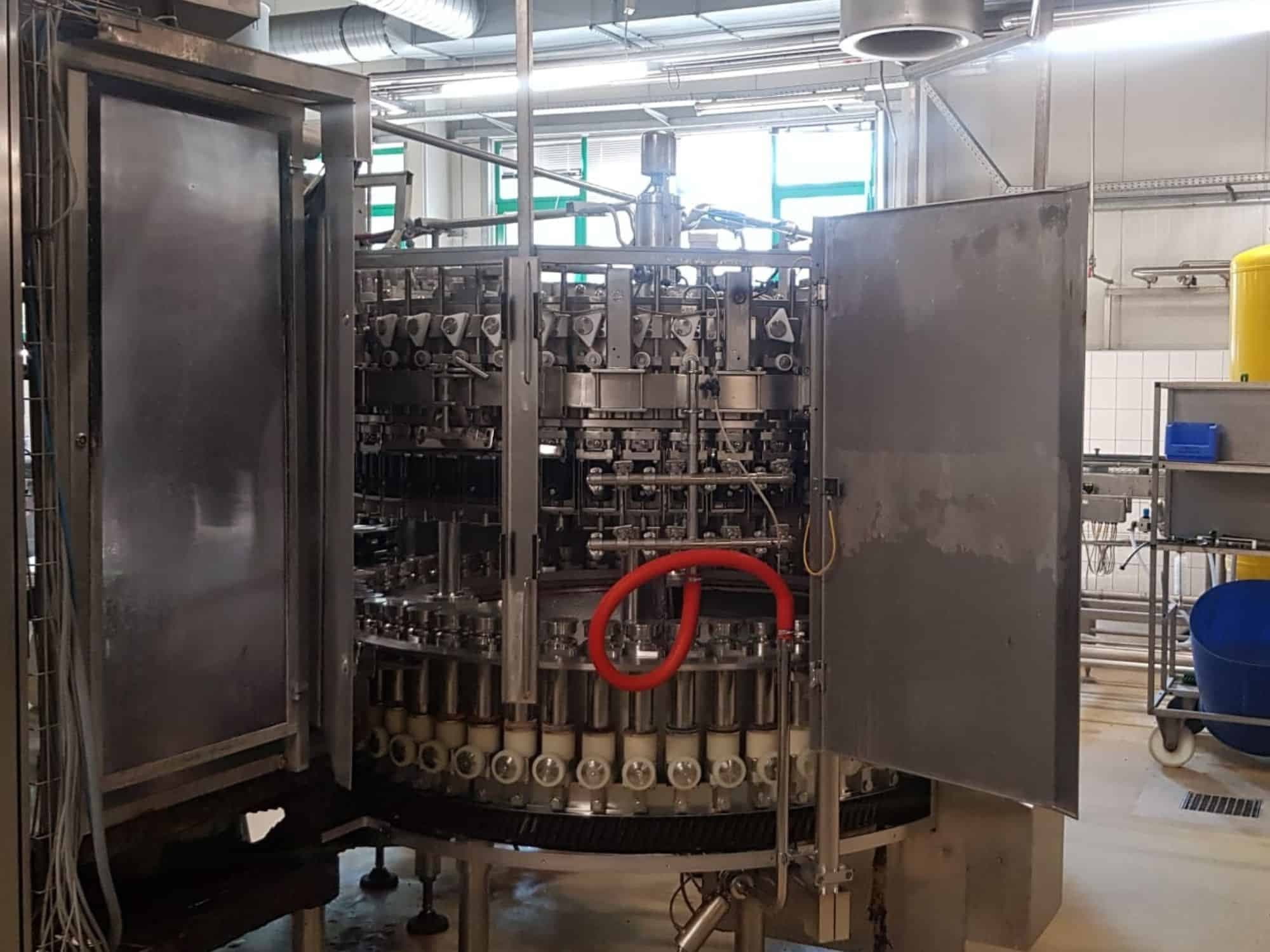

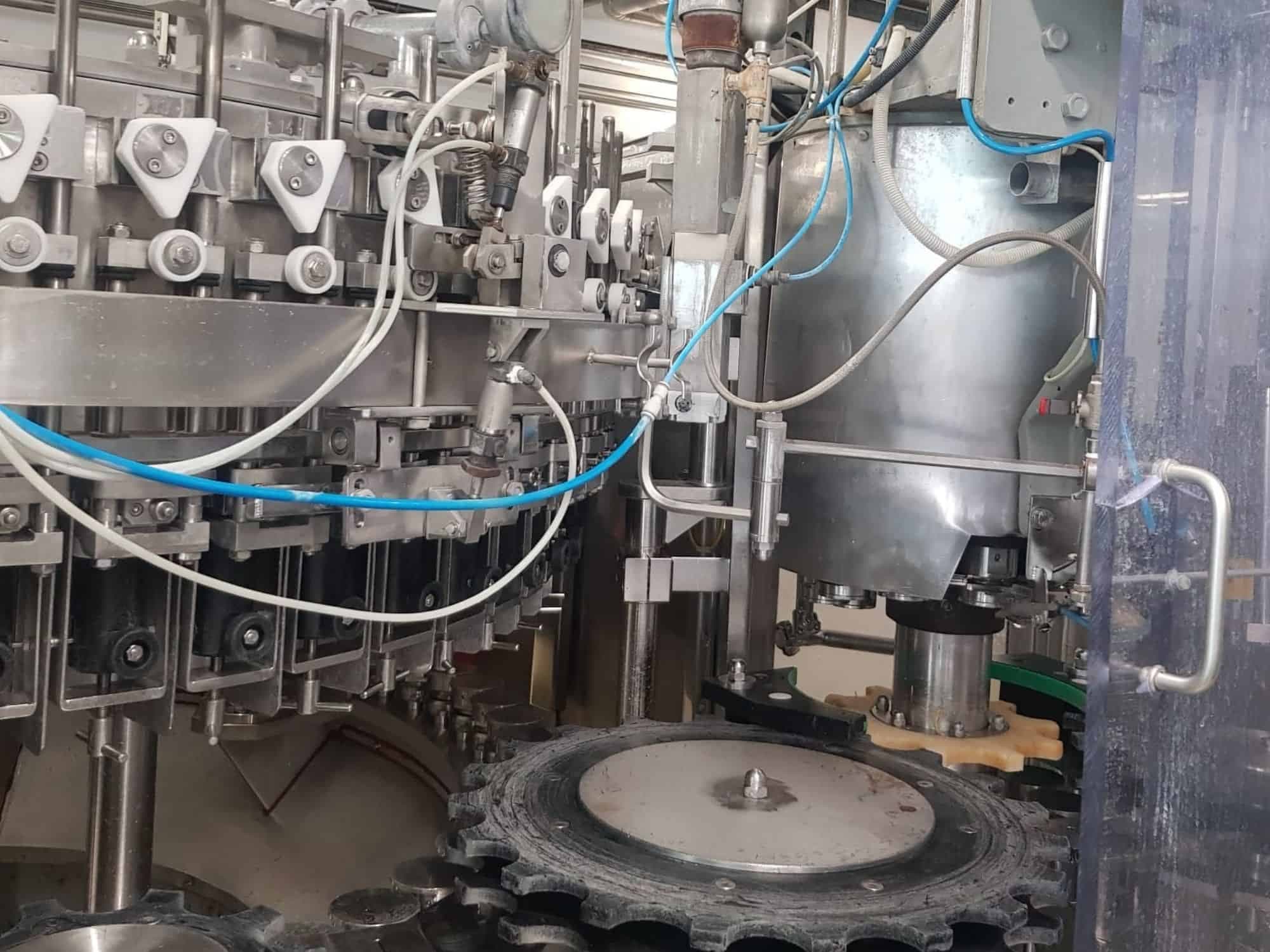

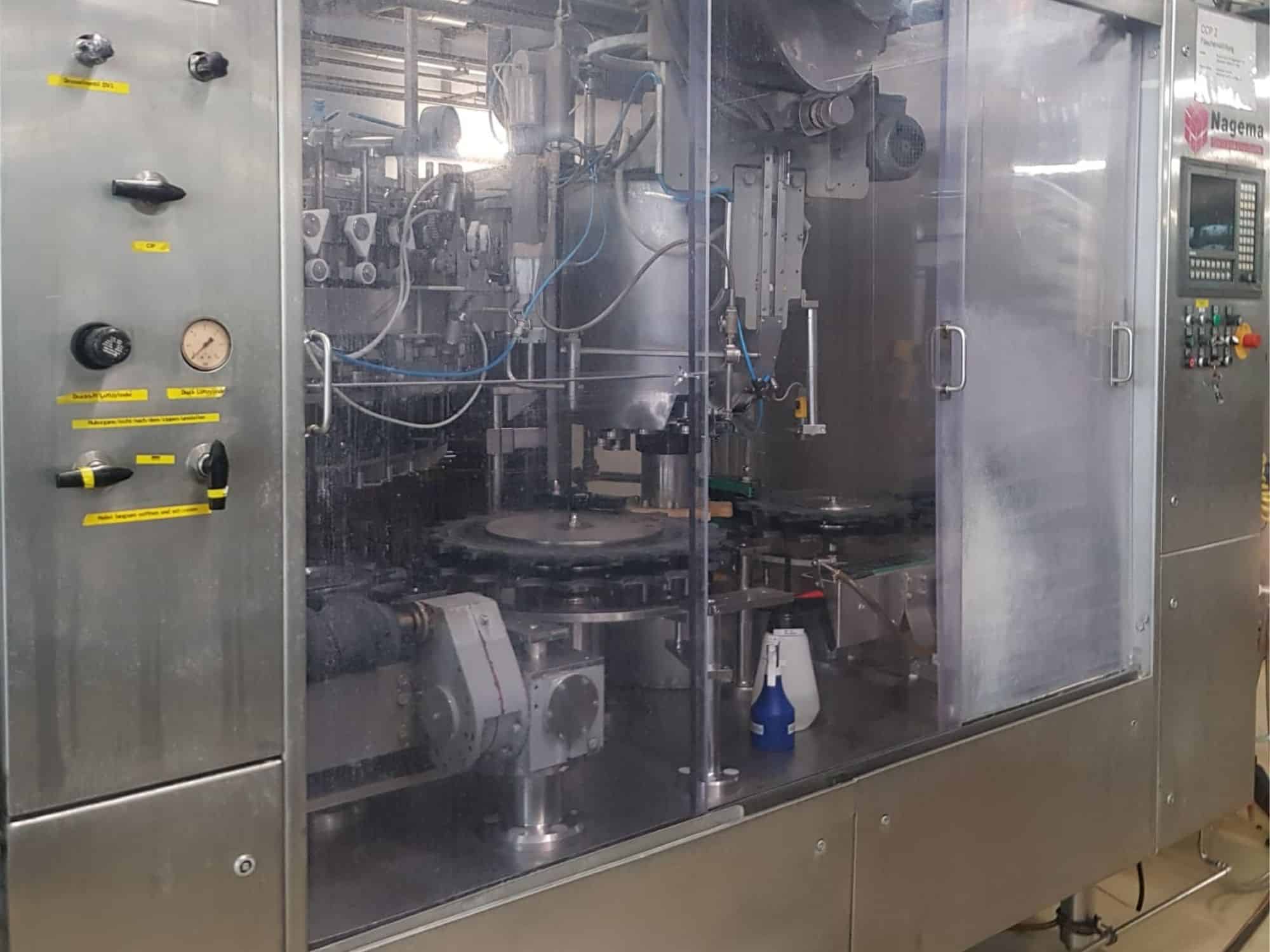

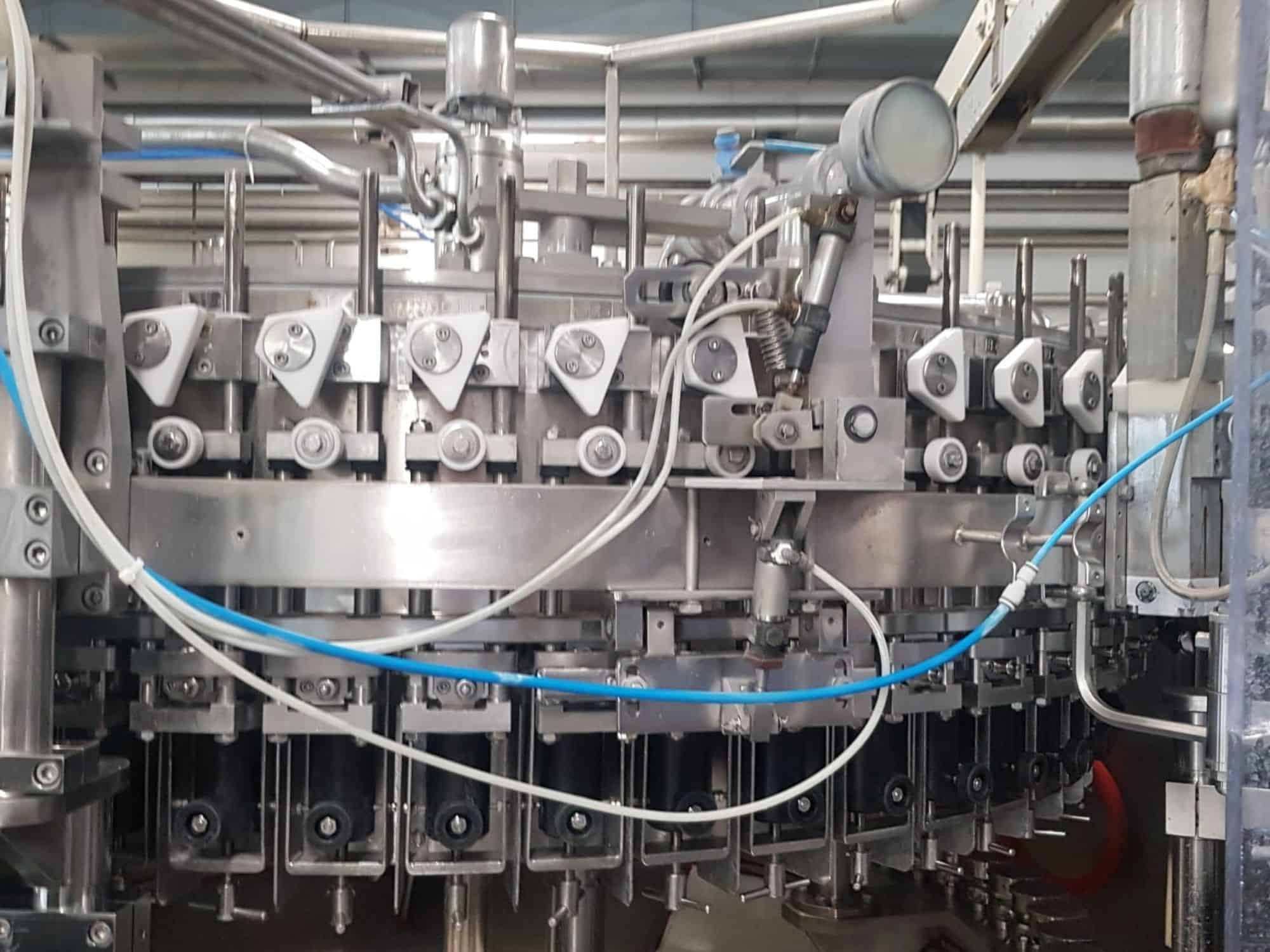

Remplisseusse avec capsuleuse
Nagema Varifill 55/10K-100 (1993)
20.000 bph
Avec transport à plat + armoire de commande

Pompe à vide

Pompe à vide à anneau liquide Sterling SIHI TYPE LEH-350 (1993)

Contrôle de niveau de remplissage

Heuft -Heuft Spectrum (1993)

Section de l'usine 8 Etiquetage

Étiqueteuse

KHS Innoket Roland 16/4 H (2006)
Avec convoyeur de bouteilles + armoire de commande

Datage au laser

Domino D320i (2006)
