KHS Innoclean Laveuse de Bouteilles (2007)

Présentation

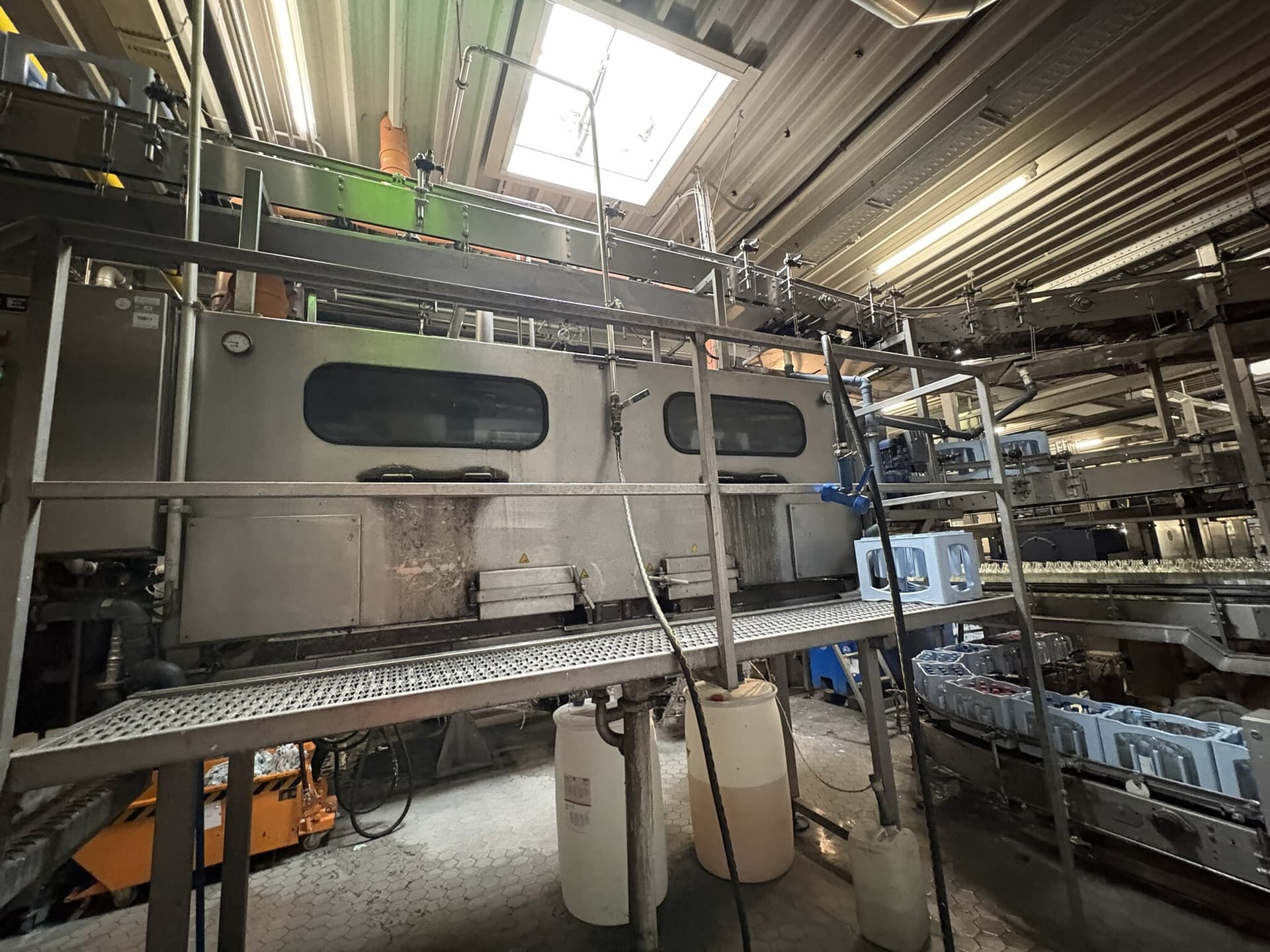

Cette machine KHS Innoclean est une laveuse de bouteilles à une seule extrémité destinée aux bouteilles en verre consignées, construite en 2007. Elle nettoie et décolle les étiquettes des bouteilles vides avant leur remplissage. Les bouteilles sont introduites dans les alvéoles des paniers de transport, puis acheminées par des chaînes à rouleaux robustes à travers une zone de pré-trempage, deux bains de préchauffage, le bain de trempage caustique principal avec rinçage des étiquettes par dessous et par dessus, ainsi que trois zones de pulvérisation d’eau, avant d’être restituées sur le convoyeur à bouteilles à la sortie.

Dix-neuf bouteilles sont traitées sur toute la largeur de la machine, réparties dans 4 275 alvéoles. Le débit est réglable entre 2 800 et 14 500 bouteilles par heure ; la machine a été configurée pour traiter 13 200 bouteilles en verre de 0,75 l par heure, avec un temps de séjour total de 18,7 minutes et un temps de contact avec la soude caustique de 10,8 minutes.

En 2022, KHS a modernisé le système d'entraînement et le poste de commande. La machine est équipée du système Triple-i-Drive avec des motoréducteurs individuels à servocommande et est commandée à partir d’un écran capacitif multitactile doté d’une interface graphique basée sur des composants et d’une connexion utilisateur par RFID. La modernisation fait l’objet d’un supplément au manuel KHS daté de novembre 2022.

Caractéristiques techniques

• Fabricant : KHS
• Modèle : Innoclean
• Type de machine : laveuse de bouteilles à une extrémité (trempage)
• Année de fabrication : 2007
• Modernisation de l'entraînement et des commandes par KHS : 2022
• Plage de cadence : 2 800 à 14 500 bouteilles/h
• Cadence nominale : 13 200 bouteilles/h, bouteille en verre de 0,75 l, 0,68 kg
• Nombre de bouteilles sur la largeur de la machine : 19
• Paniers de transport : 225, dont 217 chargés
• Pas des alvéoles : 105 mm ; pas de la chaîne de transport : 169 mm
• Diamètre des bouteilles : 54,0 à 89,5 mm (alvéoles en plastique)
• Hauteur des bouteilles : 180 - 340 mm
• Volumes des bains : trempage principal à la soude caustique 23,0 m³, pré-trempages 0,9 et 1,1 m³, post-trempage à la soude caustique 0,3 m³, zones de pulvérisation 0,4 m³ chacune
• Alimentation électrique : 400 V, 50 Hz, TN-S, courant nominal 113 A, fusible d'alimentation à action retardée de 125 A ; tension de commande 24 V CC
• Consommation d'eau : 3,56 m³/h, 270 ml par bouteille
• Air comprimé : 1,0 Nm³/h à 3 bars
• Dimensions hors tout : 11 040 x 4 470 x H 3 438 mm (longueur table d'alimentation comprise)
• Hauteur d’alimentation du convoyeur : 720 mm, hauteur de déchargement : 1 690 mm
• Poids de la machine : environ 33,5 t, poids en ordre de marche : environ 62,6 t
• Plus grand segment de transport : 4 410 x 4 100 x 3 370 mm, environ 7,3 t
• Type de capotage 12 ; marquage CE

Équipement

• Triple-i-Drive : réducteurs à vis sans fin avec motoréducteurs individuels, chacun sur son propre servovariateur avec synchronisation et protection individuelle contre les surcharges
• Segments d’alimentation et de déchargement à servocommande avec moteurs-freins
• Panneau de commande capacitif multi-touch, interface graphique avec vues des composants, lecteur de carte RFID
• Surveillance des réducteurs avec protection contre les couples excessifs
• Deux bains d’immersion de préchauffage et un bain d’immersion caustique principal
• Rinçage des étiquettes sous et sur la solution caustique, rinçage par pulvérisation du fond des bouteilles
• Évacuation automatique des étiquettes sur un tapis à tamis sur toute la largeur avec prélèvement par brosse
• Filtration par cuve à tamis et circuit de post-traitement à la soude caustique pour une longue durée de vie de la soude caustique
• Contrôle automatique du niveau et dosage automatique de la soude caustique
• Trois zones de pulvérisation d’eau, internes et externes, avec pulvérisation d’eau fraîche rotative
• Extraction des vapeurs et échangeur de chaleur à plaques
• Armoire d'entraînement Siemens SIMOTION D et SINAMICS
• Documentation d'origine KHS : manuel d'utilisation, supplément 2022, liste des pièces de rechange

État

D'occasion, techniquement complète. La machine est toujours installée et sous tension sur son site de production ; les photos et la vidéo la montrent en fonctionnement.

Disponibilité

Immédiate. La machine sera démontée et transférée en Allemagne. Visite sur rendez-vous ; devis pour le démontage, le chargement et le transport disponibles sur demande.
